Цанговые фитинги (соединения для воздуха)


Быстроразъемные цанговые фитинги предназначены для фиксации пневматических трубок и соединения различных элементов пневматических систем. Поставляются в различных исполнениях по присоединительной резьбе, диаметру трубки, форме (прямые фитинги, уголки, тройники, разветвители, переходники). Цанговое соединение представляет собой многозубчиковый цанговый зажим, обеспечивающий надежное крепление трубки в фитинге. Резьбы поставляемых пневмофитингов - метрические (в наличии только М5 и М6), трубные цилиндрические (обозначаются "G", соответствуют DIN ISO 228 и ГОСТ 6357-52) и трубные конические (соответствуют DIN 229, ГОСТ 6211-52). Фитинги с цилиндрической резьбой оснащены уплотнительными кольцами, с конической - предназначены для использования с лентой-ФУМ или другими резьбоуплотнителями.

Трубная резьба применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой. Основана на резьбе BSW (British Standard Whitworth, широко распространенные дюймовые трубные резьбы, также известные как резьбы Витворта) и совместима с резьбой BSP (British standard pipe thread). Несмотря на то, что трубная резьба является дюймовой, к дюйму она имеет косвенное отношение. Например, резьба 1/2" дюйма имеет наружный диаметр 20,95 мм, хотя по логике с метрическими резьбами должна быть 12,7 мм. Объясняется это тем, что в дюймовой резьбе фактически указывают проходное отверстие трубы, а не наружный диаметр резьбы. При этом, добавляя к диаметру отверстия толщину стенок трубы, получается завышенный наружный диаметр к которому привыкли в обозначениях метрических резьб. Толщина стенки трубы принимается исходя из предполагаемого рабочего давления.

Резьба трубная цилиндрическая по ГОСТУ 6357-52
Обозначение Число ниток N
на 1"
Шаг резьбы
S, mm
Наружный диаметр
резьбы, мм
Средний диаметр
резьбы, мм
Внутренний диаметр
резьбы, мм
G1/8" 28 0,907 9,729 9,148 8,567
G1/4" 19 1,337 13,158 12,302 11,446
G3/8" 19 1,337 16,663 15,807 14,951
G1/2" 14 1,814 20,956 19,754 18,632
G3/4" 14 1,814 26,442 25,281 24,119
G7/8" 14 1,814 30,202 29,040 27,878
G1" 11 2,309 33,250 31,771 30,292
  • Рабочее давление: 0~0,8 МПа;
  • Присоединительная резьба: M5, М6, 1/8", 1/4", 3/8", 1/2";
  • Внешний диаметр присоединяемой трубки: 4, 6, 8, 10, 12, 14, 16 мм

Резьбовые металлические фитинги предназначены для соединения различных элементов пневматических систем, различных переходов на внутренние или наружные резьбы с увеличением или уменьшением диаметра.

Прямые фитинги Угловые фитинги Тройники Разветвители Заглушки Фитинги с краном Резьбовые фитинги
прямые фитинги угловые фитинги тройники разветвители заглушки фитинги с краном резьбовые фитинги

Прямые фитинги


прямой шестигранный под ключ фитинг резьба-трубка

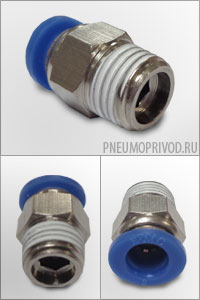

EPC

Прямой шестигранный фитинг;
"Трубка - наружная резьба";
Уплотнительное кольцо - нет;
Шестигранник - ключ 10-24 мм.

Смотреть цены в формате PDF Стоимость EPC...
Смотреть PDF Размеры фитинга...

Фитинг Резьба Трубка
EPC04-01 1/8" Ø4
EPC04-02 1/4"
EPC06-01 1/8" Ø6
EPC06-02 1/4"
EPC06-03 3/8"
EPC06-04 1/2"
EPC08-01 1/8" Ø8
EPC08-02 1/4"
EPC08-03 3/8"
EPC08-04 1/2"

Фитинг Резьба Трубка
EPC10-01 1/8" Ø10
EPC10-02 1/4"
EPC10-03 3/8"
EPC10-04 1/2"
EPC12-02 1/4" Ø12
EPC12-03 3/8"
EPC12-04 1/2"
EPC14-03 3/8" Ø14
EPC14-04 1/2"
EPC16-03 3/8" Ø16
EPC16-04 1/2"
прямой шестигранный под ключ фитинг резьба-трубка

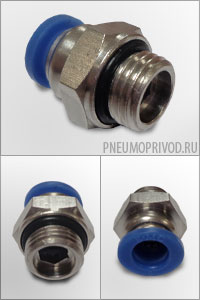

EPC-G

Прямой шестигранный фитинг;
"Трубка - наружная резьба";
Уплотнительное кольцо - есть;
Шестигранник - ключ 10-24 мм.

Смотреть цены в формате PDF Стоимость EPC-G...
Смотреть PDF Размеры фитинга...

Фитинг Резьба Трубка
EPC04-GM5 М5 Ø4
EPC04-GM6 М6
EPC04-G01 1/8"
EPC04-G02 1/4"
EPC06-GM5 М5 Ø6
EPC06-GM6 М6
EPC06-G01 1/8"
EPC06-G02 1/4"
EPC06-G03 3/8"
EPC06-G04 1/2"
EPC08-G01 1/8" Ø8
EPC08-G02 1/4"
EPC08-G03 3/8"
EPC08-G04 1/2"

Фитинг Резьба Трубка
EPC10-G01 1/8" Ø10
EPC10-G02 1/4"
EPC10-G03 3/8"
EPC10-G04 1/2"
EPC12-G02 1/4" Ø12
EPC12-G03 3/8"
EPC12-G04 1/2"
EPC14-G03 3/8" Ø14
EPC14-G04 1/2"
EPC16-G03 3/8" Ø16
EPC16-G04 1/2"
прямой шестигранный под ключ фитинг резьба-трубка

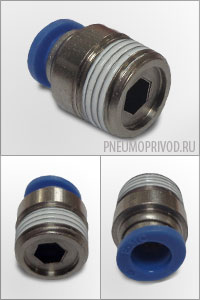

EPOC

Прямой круглый фитинг;
"Трубка - наружная резьба";
Уплотнительное кольцо - нет.

Смотреть цены в формате PDF Стоимость EPOC...
Смотреть PDF Размеры фитинга...

Фитинг Резьба Трубка
EPOC04-01 1/8" Ø4
EPOC04-02 1/4"
EPOC06-01 1/8" Ø6
EPOC06-02 1/4"
EPOC06-03 3/8"
EPOC08-01 1/8" Ø8
EPOC08-02 1/4"
EPOC08-03 3/8"
EPOC08-04 1/2"

ФитингРезьба Трубка
EPOC10-01 1/8" Ø10
EPOC10-02 1/4"
EPOC10-03 3/8"
EPOC10-04 1/2"
EPOC12-02 1/4" Ø12
EPOC12-03 3/8"
EPOC12-04 1/2"
EPOC14-03 3/8" Ø14
EPOC14-04 1/2"
EPOC16-03 3/8" Ø16
EPOC16-04 1/2"
прямой шестигранный под ключ фитинг резьба-трубка

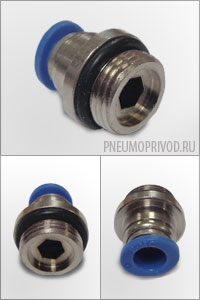

EPOC-G

Прямой круглый фитинг;
"Трубка - наружная резьба";
Уплотнительное кольцо - есть.

Смотреть цены в формате PDF Стоимость EPOC-G...
Смотреть PDF Размеры фитинга...

Фитинг Резьба Трубка
EPOC04-GM5 M5 Ø4
EPOC04-G01 1/8"
EPOC04-G02 1/4"
EPOC06-GM5 M5 Ø6
EPOC06-G01 1/8"
EPOC06-G02 1/4"
EPOC06-G03 3/8"
EPOC08-G01 1/8" Ø8
EPOC08-G02 1/4"
EPOC08-G03 3/8"
EPOC08-G04 1/2"

Фитинг Резьба Трубка
EPOC10-G01 1/8" Ø10
EPOC10-G02 1/4"
EPOC10-G03 3/8"
EPOC10-G04 1/2"
EPOC12-G02 1/4" Ø12
EPOC12-G03 3/8"
EPOC12-G04 1/2"
EPOC14-G04 1/2" Ø14
EPOC16-G03 3/8" Ø16
EPOC16-G04 1/2"
прямой шестигранный под ключ фитинг резьба-трубка

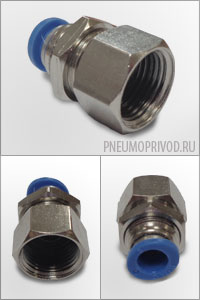

EPMF

Прямой шестигранный фитинг с монтажной гайкой;
"Трубка - внутренняя резьба";
Монтажная гайка - ключ 14-24мм.

Смотреть цены в формате PDF Стоимость EPMF...

ФитингРезьба Трубка
EPMF04-01 1/8" Ø4
EPMF04-02 1/4"
EPMF06-01 1/8" Ø6
EPMF06-02 1/4"
EPMF06-03 3/8"
EPMF08-01 1/8" Ø8
EPMF08-02 1/4"
EPMF08-03 3/8"
EPMF08-04 1/2"

ФитингРезьба Трубка
EPMF10-01   Ø10
EPMF10-02
EPMF10-03
EPMF10-04
EPMF12-02   Ø12
EPMF12-03
EPMF12-04
EPMF14-04   Ø14
EPMF16-04   Ø16
прямой шестигранный под ключ фитинг резьба-трубка

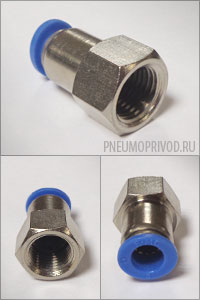

EPCF

Прямой шестигранный фитинг;
"Трубка - внутренняя резьба";
Шестигранник - ключ 12-30мм.

Смотреть цены в формате PDF Стоимость EPCF...
Смотреть PDF Размеры фитинга...

ФитингРезьба Трубка
EPCF04-01 1/8" Ø4
EPCF04-02 1/4"
EPCF06-01 1/8" Ø6
EPCF06-02 1/4"
EPCF06-03 3/8"
EPCF08-01 1/8" Ø8
EPCF08-02 1/4"
EPCF08-03 3/8"
EPCF08-04 1/2"
ФитингРезьба Трубка
EPCF10-01 1/8" Ø10
EPCF10-02 1/4"
EPCF10-03 3/8"
EPCF10-04 1/2"
EPCF12-02 1/4" Ø12
EPCF12-03 3/8"
EPCF12-04 1/2"
EPCF16-03 3/8" Ø16
EPCF16-04 1/2"
прямой шестигранный под ключ фитинг резьба-трубка

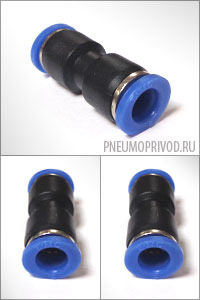

EPU

Прямой круглый фитинг-соединитель для соединения двух трубок ОДИНАКОВОГО диаметра

Смотреть цены в формате PDF Стоимость EPU...
Смотреть PDF Размеры фитинга...

Фитинг Трубка
EPU04 Ø4
EPU06 Ø6
EPU08 Ø8
EPU10 Ø10
Фитинг Трубка
EPU12 Ø12
EPU14 Ø14
EPU16 Ø16

прямой шестигранный под ключ фитинг резьба-трубка

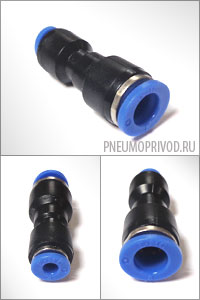

EPG

Прямой круглый фитинг-переходник для соединения двух трубок РАЗНОГО диаметра

Смотреть цены в формате PDF Стоимость EPG...
Смотреть PDF Размеры фитинга...

Фитинг Трубка Трубка
EPG06-04 Ø6 Ø4
EPG08-04 Ø8 Ø4
EPG08-06 Ø8 Ø6
EPG10-06 Ø10 Ø6
Фитинг Трубка Трубка
EPG10-08 Ø10 Ø8
EPG12-10 Ø12 Ø10
EPG16-12 Ø16 Ø12
EPG16-14 Ø16 Ø14
прямой шестигранный под ключ фитинг резьба-трубка

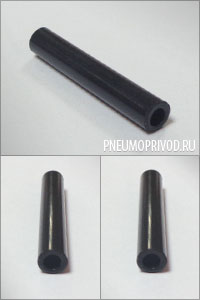

EPIJ

Прямой круглый фитинг-переходник для соединения двух цанговых фитингов под трубки ОДИНАКОВОГО диаметра

Смотреть цены в формате PDF Стоимость EPIJ...

Фитинг Трубка
EPIJ06 Ø6
Фитинг Трубка
EPIJ08 Ø8

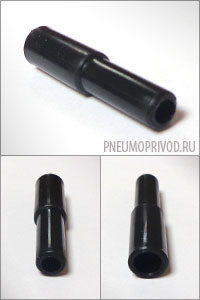

прямой шестигранный под ключ фитинг резьба-трубка

EPIG

Прямой круглый фитинг-переходник для соединения двух цанговых фитингов под трубки РАЗНЫХ диаметров

Смотреть цены в формате PDF Стоимость EPIG...

Фитинг Трубка Трубка
EPIG06-04 Ø6 Ø4
EPIG08-06 Ø8 Ø6
Фитинг Трубка Трубка
EPIG10-08 Ø10 Ø8
прямой шестигранный под ключ фитинг резьба-трубка

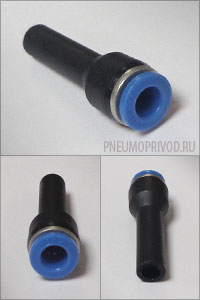

EPKGJ

Прямой круглый фитинг-переходник для соединения трубки и цангового фитинга РАЗНОГО диаметра

Смотреть цены в формате PDF Стоимость EPKGJ...

Фитинг Вставное соединение Трубка
EPKGJ08-04 Ø8 Ø4
EPKGJ08-04 Ø8 Ø6

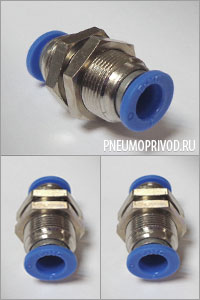

прямой шестигранный под ключ фитинг резьба-трубка

EPM

Прямой фитинг-соединитель;
"Трубка - трубка";
Для соединения двух трубок одинакового диаметра;
Монтажная гайка - есть (под ключ 14-24мм).

Смотреть цены в формате PDF Стоимость EPM...
Смотреть PDF Размеры фитинга...

Фитинг Трубка
EPM04 Ø4
EPM06 Ø6
EPM08 Ø8
EPM10 Ø10
Фитинг Трубка
EPM12 Ø12
EPM14 Ø14
EPM16 Ø16

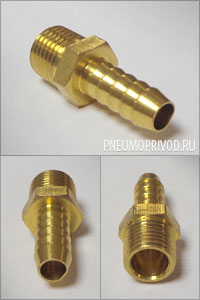

прямой шестигранный под ключ фитинг резьба-трубка

EHC

Прямой фитинг-штуцер;
"Трубка - наружная резьба".

Смотреть цены в формате PDF Стоимость EHC...

Фитинг Трубка (внутр. диаметр) Резьба
EHC-М10 d=6 Ø6 M10
EHC-01 d=6 Ø6 1/8"
EHC-01 d=8 Ø8 1/8"
EHC-02 d=8 Ø8 1/4"
Фитинг Трубка (внутр. диаметр) Резьба
EHC-02 d=10 Ø10 1/4"
EHC-03 d=10 Ø10 3/8"
EHC-04 d=12 Ø12 1/2"

Угловые фитинги

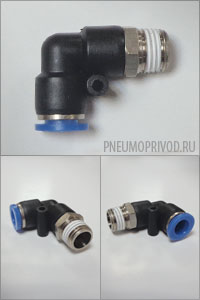

Фитинг угловой пневматический

EPL

Угловой шестигранный фитинг-соединитель;
"Трубка - наружная резьба";
Уплотнительное кольцо - нет.

Смотреть цены в формате PDF Стоимость EPL...
Смотреть PDF Размеры фитинга...

Фитинг Резьба Трубка
EPL04-01 1/8" Ø4
EPL04-02 1/4"
EPL06-01 1/8" Ø6
EPL06-02 1/4"
EPL06-03 3/8"
EPL06-04 1/2"
EPL08-01 1/8" Ø8
EPL08-02 1/4"
EPL08-03 3/8"
EPL08-04 1/2"
ФитингРезьба Трубка
EPL10-01 1/8" Ø10
EPL10-02 1/4"
EPL10-03 3/8"
EPL10-04 1/2"
EPL12-02 1/4" Ø12
EPL12-03 3/8"
EPL12-04 1/2"
EPL14-03 3/8" Ø14
EPL14-04 1/2"
EPL16-03 3/8" Ø16
EPL16-04 1/2"

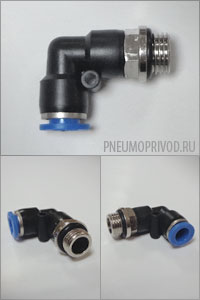

Фитинг угловой пневматический

EPL-G

Угловой шестигранный фитинг-соединитель;
"Трубка - наружная резьба";
Уплотнительное кольцо - есть.

Смотреть цены в формате PDF Стоимость EPL-G...
Смотреть PDF Размеры фитинга...

Фитинг Резьба Трубка
EPL04-GM5 M5 Ø4
EPL04-G01 1/8"
EPL04-G02 1/4"
EPL06-GM5 M5 Ø6
EPL06-G01 1/8"
EPL06-G02 1/4"
EPL06-G03 3/8"
EPL06-G04 1/2"
EPL08-G01 1/8" Ø8
EPL08-G02 1/4"
EPL08-G03 3/8"
EPL08-G04 1/2"
Фитинг Резьба Трубка
EPL10-G01 1/8" Ø10
EPL10-G02 1/4"
EPL10-G03 3/8"
EPL10-G04 1/2"
EPL12-G02 1/4" Ø12
EPL12-G03 3/8"
EPL12-G04 1/2"
EPL14-G03 3/8" Ø14
EPL14-G04 1/2"
EPL16-G03 3/8" Ø16
EPL16-G04 1/2"

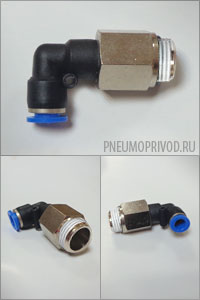

Фитинг угловой пневматический

EPLL

Удлиненный угловой шестигранный фитинг-соединитель;
"Трубка - наружная резьба";
Уплотнительное кольцо - нет.

Смотреть цены в формате PDF Стоимость EPLL...
Смотреть PDF Размеры фитинга...

Фитинг Резьба Трубка
EPLL04-01 1/8" Ø4
EPLL04-02 1/4"
EPLL06-01 1/8" Ø6
EPLL06-02 1/4"
EPLL06-03 3/8"
EPLL06-04 1/2"
EPLL08-01 1/8" Ø8
EPLL08-02 1/4"
EPLL08-03 3/8"
EPLL08-04 1/2"
ФитингРезьба Трубка
EPLL10-01 1/8" Ø10
EPLL10-02 1/4"
EPLL10-03 3/8"
EPLL10-04 1/2"
EPLL12-02 1/4" Ø12
EPLL12-03 3/8"
EPLL12-04 1/2"
EPLL14-03 3/8" Ø14
EPLL14-04 1/2"
EPLL16-03 3/8" Ø16
EPLL16-04 1/2"
Фитинг угловой пневматический

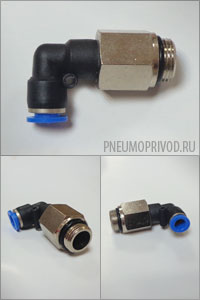

EPLL-G

Удлиненный угловой шестигранный фитинг-соединитель;
"Трубка - наружная резьба";
Уплотнительное кольцо - есть.

Смотреть цены в формате PDF Стоимость EPLL-G...
Смотреть PDF Размеры фитинга...

Фитинг ТрубкаРезьба
EPLL 04-G01 Ø4 1/8"
EPLL 04-G02 Ø4 1/4"
EPLL 06-G01 Ø6 1/8"
EPLL 06-G02 Ø6 1/4"
EPLL 06-G03 Ø6 3/8"
EPLL 06-G04 Ø6 1/2"
EPLL 08-G01 Ø8 1/8"
EPLL 08-G02 Ø8 1/4"
EPLL 08-G03 Ø8 3/8"
EPLL 08-G04 Ø8 1/2"
Фитинг ТрубкаРезьба
EPLL 10-G01 Ø10 1/8"
EPLL 10-G02 Ø10 1/4"
EPLL 10-G03 Ø10 3/8"
EPLL 10-G04 Ø10 1/2"
EPLL 12-G02 Ø12 1/4"
EPLL 12-G03 Ø12 3/8"
EPLL 12-G04 Ø12 1/2"
EPLL 14-G04 Ø14 1/2"
EPLL 16-G03 Ø16 3/8"
EPLL 16-G04 Ø16 1/2"

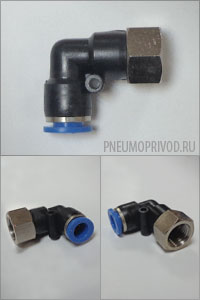

Фитинг угловой пневматический

EPLF

Угловой шестигранный фитинг-соединитель;
"Трубка-внутренняя резьба".

Смотреть цены в формате PDF Стоимость EPLF...
Смотреть PDF Размеры фитинга...

Фитинг ТрубкаРезьба
EPLF 04-G01 Ø4 1/8"
EPLF 04-G02 Ø4 1/4"
EPLF 06-G01 Ø6 1/8"
EPLF 06-G02 Ø6 1/4"
EPLF 06-G03 Ø6 3/8"
EPLF 08-G01 Ø8 1/8"
EPLF 08-G02 Ø8 1/4"
EPLF 08-G03 Ø8 3/8"
EPLF 08-G04 Ø8 1/2"
EPLF 10-G01 Ø10 1/8"
Фитинг ТрубкаРезьба
EPLF 10-G02 Ø10 1/4"
EPLF 10-G03 Ø10 3/8"
EPLF 10-G04 Ø10 1/2"
EPLF 12-G02 Ø12 1/4"
EPLF 12-G03 Ø12 3/8"
EPLF 12-G04 Ø12 1/2"
EPLF 14-G03 Ø14 3/8"
EPLF 14-G04 Ø14 1/2"
EPLF 16-G03 Ø16 3/8"
EPLF 16-G04 Ø16 1/2"
Фитинг угловой пневматический

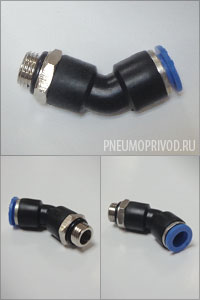

EPLH-G

Угловой (угол 45 градусов) фитинг-соединитель;
"Трубка - наружная резьба";
Уплотнительное кольцо - есть.

Смотреть цены в формате PDF Стоимость EPLH-G...

ФитингРезьба Трубка
EPLH04-G01 1/8" Ø4
EPLH04-G02 1/4"
EPLH06-G01 1/8" Ø6
EPLH06-G02 1/4"
EPLH06-G03 3/8"
EPLH06-G04 1/2"
EPLH08-G01 1/8" Ø8
EPLH08-G02 1/4"
EPLH08-G03 3/8"
EPLH08-G04 1/2"
ФитингРезьба Трубка
EPLH10-G01 1/8" Ø10
EPLH10-G02 1/4"
EPLH10-G03 3/8"
EPLH10-G04 1/2"
EPLH12-G02 1/4" Ø12
EPLH12-G03 3/8"
EPLH12-G04 1/2"

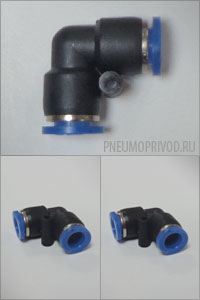

Фитинг угловой пневматический

EPV

Угловой фитинг-соединитель для соединения двух трубок ОДИНКОВОГО диаметра.

Смотреть цены в формате PDF Стоимость EPV...
Смотреть PDF Размеры фитинга...

Фитинг Трубка
EPV04 Ø4
EPV06 Ø6
EPV08 Ø8
EPV10 Ø10
Фитинг Трубка
EPV12 Ø12
EPV14 Ø14
EPV16 Ø16

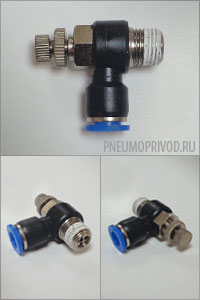

Фитинг угловой пневматический

ESC

Угловой фитинг-соединитель с дросселем и контргайкой;
"Трубка - наружная резьба";
Уплотнительное кольцо - нет.

Смотреть цены в формате PDF Стоимость ESC...
Смотреть PDF Размеры фитинга...

ФитингРезьба Трубка
ESC04-M5 M5 Ø4
ESC04-01 1/8"
ESC04-02 1/4"
ESC06-M5 M5 Ø6
ESC06-01 1/8"
ESC06-02 1/4"
ESC06-03 3/8"
ESC06-04 1/2"
ESC08-01 1/8" Ø8
ESC08-02 1/4"
ESC08-03 3/8"
ESC08-04 1/2"
Фитинг Резьба Трубка
ESC10-01 1/8" Ø10
ESC10-02 1/4"
ESC10-03 3/8"
ESC10-04 1/2"
ESC12-02 1/4" Ø12
ESC12-03 3/8"
ESC12-04 1/2"

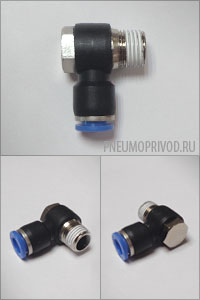

Фитинг угловой EPH

EPH

Угловой поворотный фитинг-соединитель с наружным шестигранником;
"Трубка - наружная резьба";
Уплотнительное кольцо - нет.

Смотреть цены в формате PDF Стоимость EPH...

Фитинг Резьба Трубка
EPH04-01 1/8" Ø4
EPH04-02 1/4"
EPH06-01 1/8" Ø6
EPH06-02 1/4"
EPH06-03 3/8"
EPH08-01 1/8" Ø8
EPH08-02 1/4"
EPH08-03 3/8"
EPH08-04 1/2"
ФитингРезьба Трубка
EPH10-01 1/8" Ø10
EPH10-02 1/4"
EPH10-03 3/8"
EPH10-04 1/2"
EPH12-02 1/4" Ø12
EPH12-03 3/8"
EPH12-04 1/2"

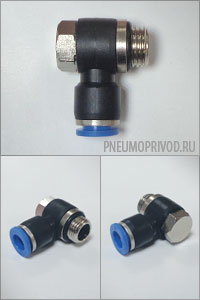

Фитинг угловой пневматический

EPH-G

Угловой поворотный фитинг-соединитель;
с наружным шестигранником;
"Трубка - наружная резьба";
Уплотнительное кольцо - есть.

Смотреть цены в формате PDF Стоимость EPH-G...

Фитинг Резьба Трубка
EPH04-GM5 M5 Ø4
EPH04-G01 1/8"
EPH04-G02 1/4"
EPH04-G03 3/8"
EPH06-GM5 М5 Ø6
EPH06-G01 1/8"
EPH06-G02 1/4"
EPH06-G03 3/8"
EPH08-GM5 М5 Ø8
EPH08-G01 1/8"
EPH08-G02 1/4"
EPH08-G03 3/8"
EPH08-G04 1/2"
Фитинг Резьба Трубка
EPH10-G01 1/8" Ø10
EPH10-G02 1/4"
EPH10-G03 3/8"
EPH10-G04 1/2"
EPH12-G02 1/4" Ø12
EPH12-G03 3/8"
EPH12-G04 1/2"

Тройники

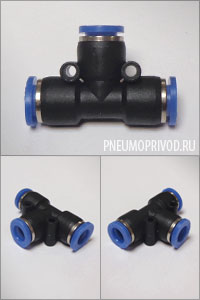

Фитинг тройник разветвитель

EPE

Фитинг-тройник для соединения трёх трубок ОДИНАКОВОГО диаметра.

Смотреть цены в формате PDF Стоимость EPE...
Смотреть PDF Размеры фитинга...

Фитинг Трубка
EPE04 Ø4
EPE06 Ø6
EPE08 Ø8
EPE10 Ø10
Фитинг Трубка
EPE12 Ø12
EPE14 Ø14
EPE16 Ø16
Фитинг тройник разветвитель

EPY

Фитинг-тройник для соединения трёх трубок ОДИНАКОВОГО диаметра.

Смотреть цены в формате PDF Стоимость EPY...
Смотреть PDF Размеры фитинга...

Фитинг Трубка
EPY04 Ø4
EPY06 Ø6
EPY08 Ø8
Фитинг Трубка
EPY10 Ø10
EPY12 Ø12

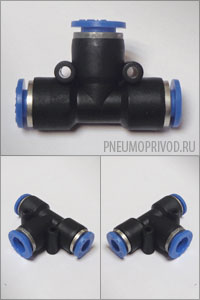

Фитинг тройник разветвитель

EPEW

Фитинг-тройник для соединения трёх трубок С УМЕНЬШЕНИЕМ диаметра.

Смотреть цены в формате PDF Стоимость EPEW...

Фитинг Трубка Трубка Трубка
EPEW 4-6 Ø6 Ø4 Ø4
EPEW 4-8 Ø8 Ø4 Ø4
EPEW 6-8 Ø8 Ø6 Ø6
Фитинг Трубка Трубка Трубка
EPEW 8-10 Ø10 Ø8 Ø8
EPEW 10-12 Ø12 Ø10 Ø10
EPEW 12-16 Ø16 Ø12 Ø12

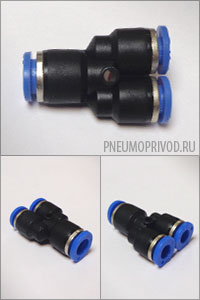

Фитинг тройник разветвитель

EPW

Фитинг-тройник для соединения трёх трубок С УМЕНЬШЕНИЕМ диаметра.

Смотреть цены в формате PDF Стоимость EPW...
Смотреть PDF Размеры фитинга...

Фитинг Трубка Трубка Трубка
EPW 4-6 Ø6 Ø4 Ø4
EPW 6-8 Ø8 Ø6 Ø6
Фитинг Трубка Трубка Трубка
EPW 8-10 Ø10 Ø8 Ø8
EPW 10-12 Ø12 Ø10 Ø10
Фитинг тройник разветвитель

EPEG

Фитинг-тройник для соединения трёх трубок С УВЕЛИЧЕНИЕМ диаметра.

Смотреть цены в формате PDF Стоимость EPEG...
Смотреть PDF Размеры фитинга...

Фитинг Трубка Трубка Трубка
EPEG 6-4 Ø4 Ø6 Ø6
EPEG 8-4 Ø4 Ø8 Ø8
EPEG 6-8 Ø8 Ø10 Ø10
Фитинг Трубка Трубка Трубка
EPEG 10-6 Ø10 Ø10 Ø6
EPEG 10-8 Ø10 Ø10 Ø8
EPEG 12-10 Ø12 Ø10 Ø10
EPEG 12-16 Ø16 Ø12 Ø12

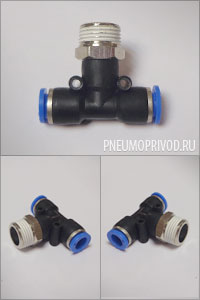

Фитинг тройник разветвитель

EPB

Фитинг-тройник
"Две трубки ОДИНАКОВОГО диаметра и наружная резьба";
Уплотнительное кольцо - нет.

Смотреть цены в формате PDF Стоимость EPB...

Фитинг Резьба Трубка
EPB04-01 1/8"   Ø4
EPB04-02 1/4"
EPB06-01 1/8"   Ø6
EPB06-02 1/4"
EPB06-03 3/8"
EPB06-04 1/2"
EPB08-01 1/8" Ø8
EPB08-02 1/4"
EPB08-03 3/8"
EPB08-04 1/2"
ФитингРезьба Трубка
EPB10-01 1/8" Ø10
EPB10-02 1/4"
EPB10-03 3/8"
EPB10-04 1/2"
EPB12-02 1/4" Ø12
EPB12-03 3/8"
EPB12-04 1/2"
EPB14-03 3/8" Ø14
EPB14-04 1/2"
EPB16-03 3/8" Ø16
EPB16-04 1/2"

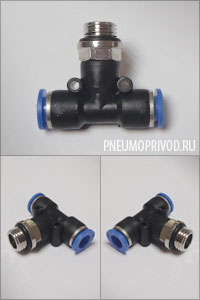

Фитинг тройник разветвитель

EPB-G

Фитинг-тройник
"Две трубки одинакового диаметра и наружная резьба";
Уплотнительное кольцо - есть.

Смотреть цены в формате PDF Стоимость EPB-G...
Смотреть PDF Размеры фитинга...

Фитинг Резьба Трубка
EPB04-GM5 M5 Ø4
EPB04-G01 1/8"
EPB04-G02 1/4"
EPB06-GM5 M5 Ø6
EPB06-G01 1/8"
EPB06-G02 1/4"
EPB06-G03 3/8"
EPB06-G04 1/2"
EPB08-G01 1/8" Ø8
EPB08-G02 1/4"
EPB08-G03 3/8"
EPB08-G04 1/2"
ФитингРезьба Трубка
EPB10-G01 1/8" Ø10
EPB10-G02 1/4"
EPB10-G03 3/8"
EPB10-G04 1/2"
EPB12-G02 1/4" Ø12
EPB12-G03 3/8"
EPB12-G04 1/2"
EPB14-G03 3/8" Ø14
EPB14-G04 1/2"
EPB16-G03 3/8" Ø16
EPB16-G04 1/2"

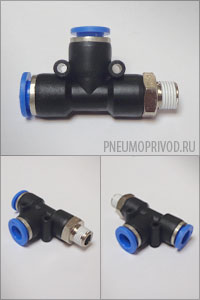

Фитинг тройник разветвитель

EPD

Фитинг-тройник
"Две трубки одинакового диаметра и наружная резьба";
Уплотнительное кольцо - нет.

Смотреть цены в формате PDF Стоимость EPD...
Смотреть PDF Размеры фитинга...

ФитингРезьба Трубка
EPD04-M5 M5 Ø4
EPD04-01 1/8"
EPD04-02 1/4"
EPD06-M5 M5 Ø6
EPD06-01 1/8"
EPD06-02 1/4"
EPD06-03 3/8"
EPD06-04 1/2"
EPD08-01 1/8" Ø8
EPD08-02 1/4"
EPD08-03 3/8"
EPD08-04 1/2"
ФитингРезьба Трубка
EPD10-01 1/8" Ø10
EPD10-02 1/4"
EPD10-03 3/8"
EPD10-04 1/2"
EPD12-02 1/4" Ø12
EPD12-03 3/8"
EPD12-04 1/2"
EPD14-03 3/8" Ø14
EPD14-04 1/2"
EPD16-03 3/8" Ø16
EPD16-04 1/2"

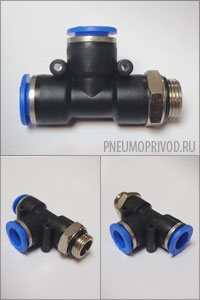

Фитинг тройник разветвитель

EPD-G

Фитинг-тройник
"Две трубки одинакового диаметра и наружная резьба";
Уплотнительное кольцо - есть.

Смотреть цены в формате PDF Стоимость EPD-G...
Смотреть PDF Размеры фитинга...

ФитингРезьба Трубка
EPD04-G01 1/8" Ø4
EPD04-G02 1/4"
EPD06-G01 1/8" Ø6
EPD06-G02 1/4"
EPD06-G03 3/8"
EPD06-G04 1/2"
EPD08-G01 1/8" Ø8
EPD08-G02 1/4"
EPD08-G03 3/8"
EPD08-G04 1/2"
ФитингРезьба Трубка
EPD10-G01 1/8" Ø10
EPD10-G02 1/4"
EPD10-G03 3/8"
EPD10-G04 1/2"
EPD12-G02 1/4" Ø12
EPD12-G03 3/8"
EPD12-G04 1/2"
EPD14-G03 3/8" Ø14
EPD14-G04 1/2"
EPD16-G03 3/8" Ø16
EPD16-G04 1/2"
Фитинг тройник разветвитель

EPX-G (EPWT-G)

Фитинг-тройник
"Две трубки одинакового диаметра и наружная резьба";
Уплотнительное кольцо - есть.

Смотреть цены в формате PDF Стоимость EPX-G...
Смотреть PDF Размеры фитинга...

ФитингРезьба Трубка
EPWT04-G01 1/8" Ø4
EPWT04-G02 1/4"
EPWT06-G01 1/8" Ø6
EPWT06-G02 1/4"
EPWT06-G03 3/8"
EPWT06-G04 1/2"
EPWT08-G01 1/8" Ø8
EPWT08-G02 1/4"
EPWT08-G03 3/8"
EPWT08-G04 1/2"
ФитингРезьба Трубка
EPWT10-G01 1/8" Ø10
EPWT10-G02 1/4"
EPWT10-G03 3/8"
EPWT10-G04 1/2"
EPWT12-G02 1/4" Ø12
EPWT12-G03 3/8"
EPWT12-G04 1/2"

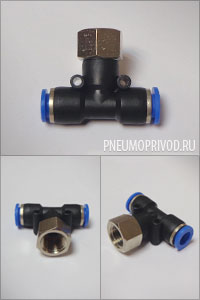

Фитинг тройник разветвитель

EPBF

Фитинг-тройник;
"Две трубки одинакового диаметра и внутренняя резьба".

Смотреть цены в формате PDF Стоимость EPBF...

ФитингРезьба Трубка
EPBF04-M5 M5 Ø4
EPBF04-01 1/8"
EPBF04-02 1/4"
EPBF06-01 1/8" Ø6
EPBF06-02 1/4"
EPBF06-03 3/8"
EPBF06-04 1/2"
EPBF08-01 1/8" Ø8
EPBF08-02 1/4"
EPBF08-03 3/8"
EPBF08-04 1/2"
ФитингРезьба Трубка
EPBF10-01 1/8" Ø10
EPBF10-02 1/4"
EPBF10-03 3/8"
EPBF10-04 1/2"
EPBF12-02 1/4" Ø12
EPBF12-03 3/8"
EPBF12-04 1/2"
EPBF14-03 3/8" Ø14
EPBF14-04 1/2"
EPBF16-03 3/8" Ø16
EPBF16-04 1/2"

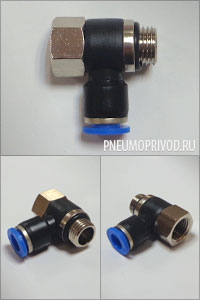

Фитинг тройник разветвитель

EPHF-G

Фитинг-тройник;
"Трубка - наружная резьба - внутренняя резьба";
Уплотнительное кольцо - есть.

Смотреть цены в формате PDF Стоимость EPHF-G...

Фитинг Резьба нар. Резьба внутр. Трубка
EPHF04-G01 1/8" 1/8" Ø4
EPHF06-G01 1/8" 1/8" Ø6
EPHF06-G02 1/4" 1/4"
EPHF08-G01 1/8" 1/8" Ø8
EPHF08-G02 1/4" 1/4"
EPHF08-G03 3/8" 3/8"
EPHF08-G04 1/2" 1/2"
Фитинг Резьба нар. Резьба внутр. Трубка
EPHF10-G02 1/4" 1/4" Ø10
EPHF10-G03 3/8" 3/8"
EPHF12-G03 3/8" 3/8" Ø12

Разветвители

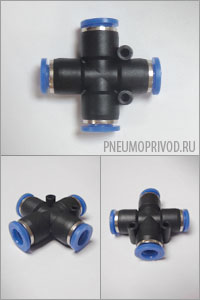

Фитинг разветвитель под пневматическую трубку

EPZA

Фитинг-разветвитель на четыре трубки ОДИНАКОВОГО диаметра.

Смотреть цены в формате PDF Стоимость EPZA...

Фитинг Трубка
EPZA04 Ø4
EPZA06 Ø6
EPZA08 Ø8
Фитинг Трубка
EPZA10 Ø10
EPZA12 Ø12

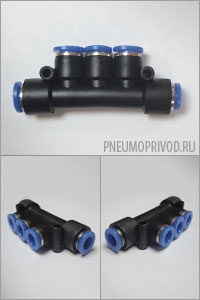

Фитинг разветвитель под пневматическую трубку

EPK

Фитинг - разветвитель - пять трубок ОДИНАКОВОГО диаметра.

Смотреть цены в формате PDF Стоимость EPK...
Смотреть PDF Размеры фитинга...

Фитинг Трубка
EPK04 Ø4
EPK06 Ø6
EPK08 Ø8

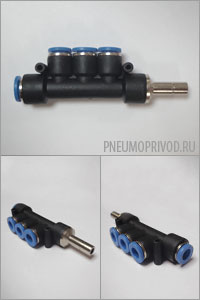

Фитинг-разветвитель с одним вставным отверстием

EPKJ

Фитинг-разветвитель на 4 трубки ОДНОГО диаметра и одно вставное соединение того же диаметра.

Смотреть цены в формате PDF Стоимость EPKJ...

Фитинг Трубка Вставное соединение
EPKJ 06 Ø6 Ø6
EPKJ 08 Ø8 Ø8

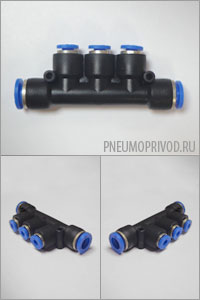

Фитинг-разветвитель под трубку разных диаметров

EPKG

Фитинг-разветвитель на пять трубок С УМЕНЬШЕНИЕМ диаметра.

Смотреть цены в формате PDF Стоимость EPKG...

Фитинг 2 трубки 3 трубки
EPKG06-04 Ø6 Ø4
EPKG08-04 Ø8 Ø4
EPKG08-06 Ø8 Ø6
Фитинг 2 трубки 3 трубки
EPKG10-06 Ø10 Ø6
EPKG10-08 Ø10 Ø8
Фитинг-разветвитель под трубку с резьбовым соединением

EPKD

Фитинг-разветвитель;
"Внешняя резьба - четыре трубки С УМЕНЬШЕНИЕМ диаметра";
Уплотнительное кольцо - нет.

Смотреть цены в формате PDF Стоимость EPKD...

ФитингРезьба Трубка 3 трубки
EPKD06-04-1 1/8" Ø6 Ø4
EPKD08-04-2 1/4" Ø8 Ø4
ФитингРезьба Трубка 3 трубки
EPKD08-06-2 1/4" Ø8 Ø6
EPKD10-08-3 3/8" Ø10 Ø8

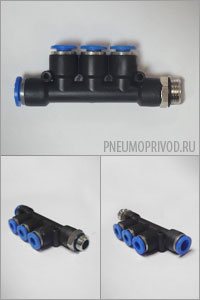

Фитинг разветвитель с наружной резьбой и уплотнением

EPKD-G

Фитинг-разветвитель;
"Внешняя резьба - четыре трубки С УМЕНЬШЕНИЕМ диаметра;
Уплотнительное кольцо - есть."

Смотреть цены в формате PDF Стоимость EPKD-G...

ФитингРезьба Трубка 3 трубки
EPKD06-04-G01 1/8" Ø6 Ø4
EPKD08-04-G02 1/4" Ø8 Ø4
ФитингРезьба Трубка Трубка
EPKD08-06-G02 1/4" Ø8 Ø6
EPKD10-08-G03 3/8" Ø10 Ø8

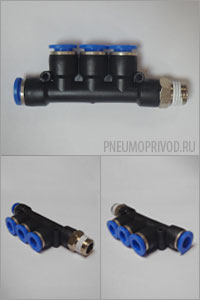

Фитинг-разветвитель под трубку с цанговым захватом и резьбой резьбой

EPKB

Фитинг-разветвитель - внешняя резьба - четыре трубки ОДИНАКОВОГО диаметра
Уплотнительное кольцо - нет."

Смотреть цены в формате PDF Стоимость EPKB...

Фитинг ТрубкаРезьба
EPKB04-01 Ø4 1/8"
EPKB04-02 Ø4 1/4"
EPKB06-01 Ø6 1/8"
EPKB06-02 Ø6 1/4"
EPKB06-03 Ø6 3/8"
Фитинг ТрубкаРезьба
EPKB08-01 Ø8 1/8"
EPKB08-02 Ø8 1/4"
EPKB08-03 Ø8 3/8"

Заглушки


Заглушка для фитинга под цангу

EPP

Заглушка в фитинг под трубку.

Смотреть цены в формате PDF Стоимость EPP...

Заглушка Диаметр под трубку
EPP04 Ø4
EPP06 Ø6
EPP08 Ø8
Заглушка Диаметр под трубку
EPP10 Ø10
EPP12 Ø12
EPP16 Ø16

Пневмофитинги с краном


При подключении фитинга с краном важно соблюдать указанное на корпусе клапана направление воздушного потока.

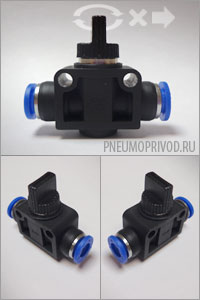

Фитинг с краном под трубку цанга

HVFF

Прямой фитинг с краном, для присоединения двух трубок одинакового или разного диаметра;
Направление потока:
"Трубка → трубка"

Смотреть цены в формате PDF Стоимость HVFF...

Фитинг Трубка Трубка
HVFF06-06 Ø6 Ø6
HVFF08-06 Ø8 Ø6
HVFF08-08 Ø8 Ø8
Фитинг Трубка Трубка
HVFF10-08 Ø10 Ø8
HVFF10-10 Ø10 Ø10
HVFF12-10 Ø12 Ø10
HVFF12-12 Ø12 Ø12

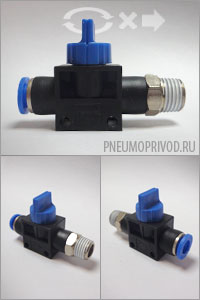

Фитинг с краном с резобой и цанговым захватом под трубку

HVFS

Прямой фитинг с краном, переход с трубки на резьбовое соединение;
Уплотнительное кольцо - нет;
Направление потока:
"Трубка → резьба"

Смотреть цены в формате PDF Стоимость HVFS...

Фитинг ТрубкаРезьба
HVFS06-01 Ø6 1/8"
HVFS06-02 Ø6 1/4"
HVFS06-03 Ø6 3/8"
HVFS08-01 Ø8 1/8"
HVFS08-02 Ø8 1/4"
HVFS08-03 Ø8 3/8"
Фитинг ТрубкаРезьба
HVFS10-02 Ø10 1/4"
HVFS10-03 Ø10 3/8"
HVFS10-04 Ø10 1/2"
HVFS12-02 Ø12 1/4"
HVFS12-03 Ø12 3/8"
HVFS12-04 Ø12 1/2"

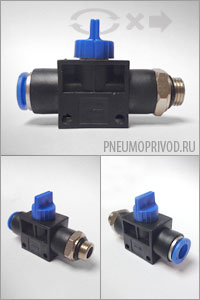

Фитинг с краном под трубку цанга и резьбой

HVFS-G

Прямой фитинг с краном, переход с трубки на резьбовое соединение;
Уплотнительное кольцо - есть;
Направление потока:
"Трубка → резьба"

Смотреть цены в формате PDF Стоимость HVFS-G...

Фитинг ТрубкаРезьба
HVFS06-G01 Ø6 1/8"
HVFS06-G02 Ø6 1/4"
HVFS06-G03 Ø6 3/8"
HVFS08-G01 Ø8 1/8"
HVFS08-G02 Ø8 1/4"
HVFS08-G03 Ø8 3/8"
Фитинг ТрубкаРезьба
HVFS10-G02 Ø10 1/4"
HVFS10-G03 Ø10 3/8"
HVFS10-G04 Ø10 1/2"
HVFS12-G02 Ø12 1/4"
HVFS12-G03 Ø12 3/8"
HVFS12-G04 Ø12 1/2"

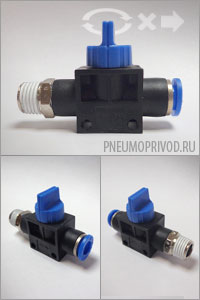

Фитинг с краном с наружной резбой и цанговым захватом под трубку

HVSF

Прямой фитинг с краном, переход с резьбового соединения на трубку;
Уплотнительное кольцо - нет;
Направление потока:
"Резьба → трубка"

Смотреть цены в формате PDF Стоимость HVSF...

ФитингРезьба Трубка
HVSF01-06 1/8" Ø6
HVSF02-06 1/4" Ø6
HVSF03-06 3/8" Ø6
HVSF01-08 1/8" Ø8
HVSF02-08 1/4" Ø8
HVSF03-08 3/8" Ø8
ФитингРезьба Трубка
HVSF02-10 1/4" Ø10
HVSF03-10 3/8" Ø10
HVSF04-10 1/2" Ø10
HVSF02-12 1/4" Ø12
HVSF03-12 3/8" Ø12
HVSF04-12 1/2" Ø12

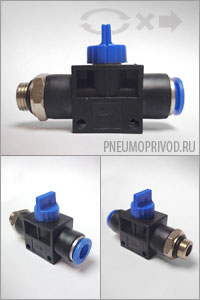

Фитинг с краном под трубку цанга с резьбой

HVSF-G

Прямой фитинг с краном, переход с резьбового соединения на трубку;
Уплотнительное кольцо - есть;
Направление потока:
"Резьба → трубка"

Смотреть цены в формате PDF Стоимость HVSF-G...

ФитингРезьба Трубка
HVSF G01-06 1/8" Ø6
HVSF G02-06 1/4" Ø6
HVSF G03-06 3/8" Ø6
HVSF G01-08 1/8" Ø8
HVSF G02-08 1/4" Ø8
HVSF G03-08 3/8" Ø8
ФитингРезьба Трубка
HVSF G02-10 1/4" Ø10
HVSF G03-10 3/8" Ø10
HVSF G04-10 1/2" Ø10
HVSF G02-12 1/4" Ø12
HVSF G03-12 3/8" Ø12
HVSF G04-12 1/2" Ø12

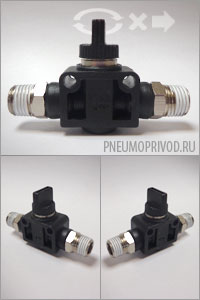

Фитинг с краном с резьбой под фитинг с внутренней резьбой

HVSS

Прямой фитинг с краном;
"Резьба - резьба";
Уплотнительное кольцо - нет;
Направление потока:
"Резьба → резьба"

Смотреть цены в формате PDF Стоимость HVSS...

ФитингРезьбаРезьба
HVSS01-01 1/8" 1/8"
HVSS02-01 1/4" 1/8"
HVSS02-02 1/4" 1/4"
ФитингРезьбаРезьба
HVSS03-02 3/8" 1/2"
HVSS03-03 3/8" 3/8"
HVSS04-03 1/2" 3/8"
HVSS04-04 1/2" 1/2"

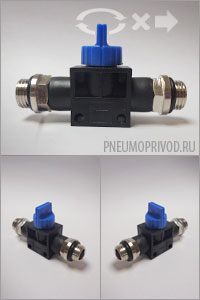

Фитинг с краном с резобой для фитинга с внутренней резьбой (с резиновым уплотнением)

HVSS-G

Прямой фитинг с краном;
"Резьба - резьба";
Уплотнительное кольцо - есть;
Направление потока:
"Резьба → резьба"

Смотреть цены в формате PDF Стоимость HVSS-G...

ФитингРезьбаРезьба
HVSS G01-G01 1/8" 1/8"
HVSS G02-G01 1/4" 1/8"
HVSS G02-G02 1/4" 1/4"
ФитингРезьбаРезьба
HVSS G03-G02 3/8" 1/2"
HVSS G03-G03 3/8" 3/8"
HVSS G04-G03 1/2" 3/8"
HVSS G04-G04 1/2" 1/2"

Резьбовые фитинги

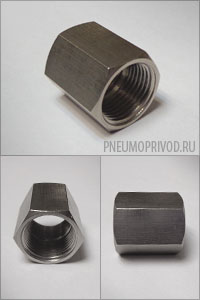

Муфта, фитинг резьбовой BA

Муфты серии ВА

Переходник с внутренней резьбы на внутреннюю.

Смотреть цены в формате PDF Стоимость муфты BA...

Муфта Резьба Резьба
ВА-01 1/8" 1/8"
ВА-02 1/4" 1/4"
ВА-03 3/8" 3/8"
ВА-04 1/2" 1/2"

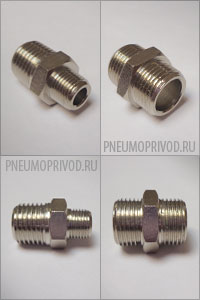

Ниппель резьбовой фитинг BC

Ниппели серии ВС

Переходник (ниппель) с наружной резьбы на наружную.

Смотреть цены в формате PDF Стоимость ниппеля BC...



Ниппель Резьба Резьба
ВС-01-01 1/8" 1/8"
ВС-01-02 1/8" 1/4"
ВС-02-02 1/4" 1/4"
ВС-02-03 1/4" 3/8"
ВС-03-03 3/8" 3/8"
ВС-03-04 3/8" 1/2"
ВС-04-04 1/2" 1/2"

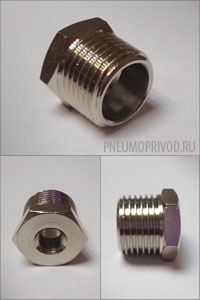

Футорка, резьбовой фитинг

Футорки серии BG

Переходник (футорка) с внутренней резьбы на наружную.

Смотреть цены в формате PDF Стоимость футорки BG...

Футорка Внутр. резьба Наружн. резьба
BG-01-02 1/8" 1/4"
ВG-02-03 1/4" 3/8"
ВG-03-04 3/8" 1/2"

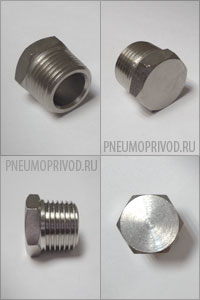

Заглушка фитинг резьбовой для пневмосистемы

Заглушки серии BZ

Заглушка для элемента с внутренней резьбой.

Смотреть цены в формате PDF Стоимость заглушки BZ...



Фитинг Резьба
BZ-01 1/8"
BZ-02 1/4"
BZ-03 3/8"
BZ-04 1/2"
