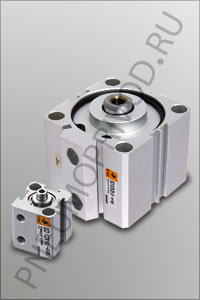

Пневмоцилиндры SD-серии
Пневмоцилиндры SD-серии относятся к серии компактных цилиндров и составляют 1/2~1/3 габаритов обычного цилиндра. Пневмоцилиндр является аналогом CQ2 фирмы "SMC".
Характеристики пневмоцилиндров IAS-серии:
По желанию может комплектоваться магнитным кольцом.
| Диаметр цилиндра | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Рабочая среда | Воздух | |||||||||
| Рабочее давление, кгс/см2 | 1-9 | |||||||||
| Максимально допустимое давление, кгс/см2 | 13,5 | |||||||||
| Рабочая температура, °С | -5 - 70 | |||||||||
| Диапазон скоростей, мм/с | 100 - 500 | |||||||||
| Ход штока, мм | 5-30 | 5-100 | ||||||||
| Присоединительный размер, мм | М5х0,8 | 1/8" | 1/4" | 3/8" | ||||||
| Принцип действия | двустороннего действия | |||||||||

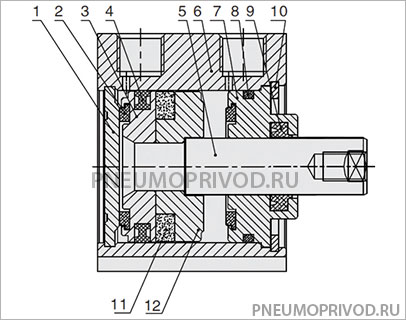

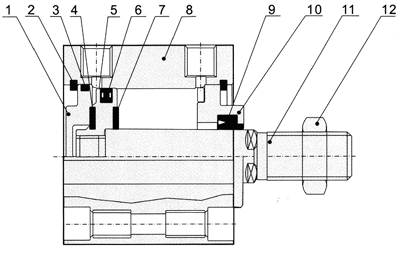

Внутреннее устройство:
 |
1 - Задняя крышка 2 - Стопорное кольцо 3 - О-образное кольцо 4 - Противоударный демпфер 5 - Поршень 6 - Манжета поршня 7 - Противоударный демпфер 8 - Корпус пневмоцилиндра 9 - Манжета передней крышки 10 - Передняя крышка 11 - Шток поршня 12 - Гайка поршня |

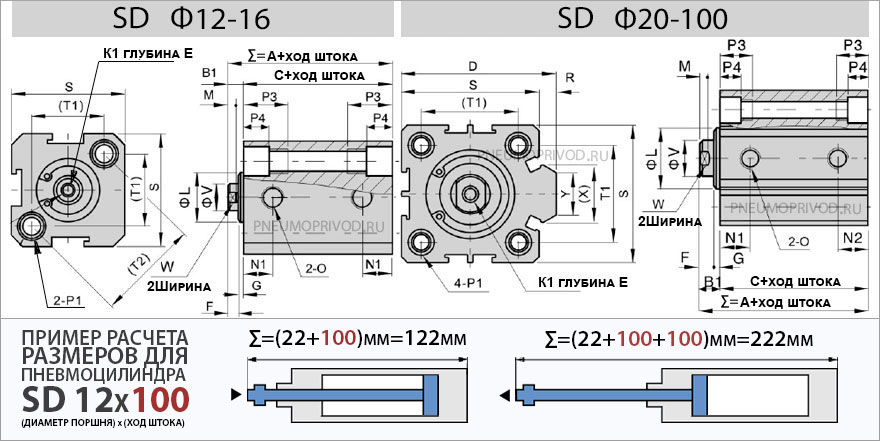

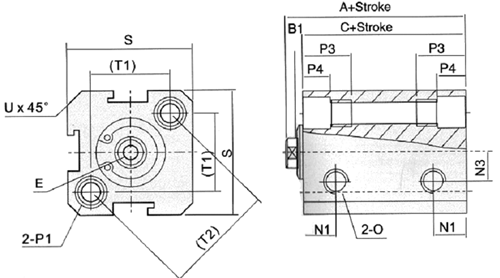

Габаритные и присоединительные размеры пневмоцилиндра SD-серии с диаметром поршня 12-16мм:

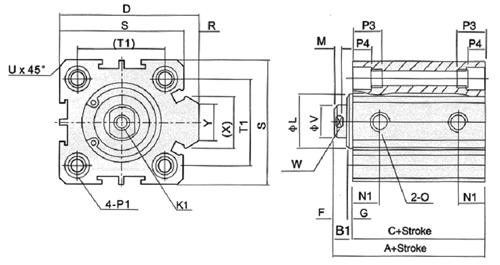

Габаритные и присоединительные размеры пневмоцилиндра SD-серии с диаметром поршня 20-100мм:
| Диаметр, мм | Без магнита | С магнитным кольцом | D | E | F | G | K1 | L | M | N1 | N2 | N3 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B1 | C | A | B1 | C | ход=5 | ход>5 | ход=5 | ход>5 | |||||||||
| 12 | 22 | 5 | 17 | 32 | 5 | 27 | - | 6 | 4 | 1 | M3x0.5 | 10.2 | 2.8 | 6.3 | 6.3 | 6 | ||
| 16 | 24 | 5.5 | 18.5 | 34 | 5.5 | 28.5 | - | 6 | 4 | 1.5 | M3x0.5 | 11 | 2.8 | 7.3 | 7.3 | 6.5 | ||
| 20 | 25 | 5.5 | 19.5 | 35 | 5.5 | 29.5 | 36 | 8 | 4 | 1.5 | M4x0.7 | 15 | 2.8 | 7.5 | 7.5 | - | ||
| 25 | 27 | - | 21 | 37 | 6 | 31 | 42 | 10 | 4 | 2 | M5x0.8 | 17 | 2.8 | 8 | 8 | - | ||
| 32 | 31.5 | 7 | 24.5 | 41.5 | 5 | 34.5 | 50 | 12 | 4 | 3 | M6x1 | 22 | 2.8 | 9 | 9 | - | ||
| 40 | 33 | 7 | 26 | 43 | 7 | 36 | 58.5 | 12 | 4 | 3 | M8x1.25 | 28 | 2.8 | 10 | 10 | - | ||
| 50 | 37 | 9 | 28 | 47 | 9 | 38 | 71.5 | 15 | 5 | 4 | M10x1.5 | 38 | 2.8 | 10.5 | 10.5 | - | ||
| 63 | 41 | 9 | 32 | 51 | 9 | 42 | 84.5 | 15 | 5 | 4 | M10x1.5 | 40 | 2.8 | 9.5 | 12 | 9.5 | 11 | - |
| 80 | 52 | 11 | 41 | 62 | 11 | 51 | 104 | 20 | 6 | 5 | M14x1.5 | 45 | 4 | 11.5 | 14.5 | 11.5 | 14.5 | - |
| 100 | 63 | 12 | 51 | 73 | 12 | 61 | 124 | 20 | 7 | 5 | M18x1.5 | 55 | 4 | 16 | 20.5 | 16 | 20.5 | - |
| Диаметр, мм | O | P1 | P3 | P4 | R | S | T1 | T2 | U | V | W | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | M5x0.8 | 6.5 (4.2) M5x0.8 | 12 | 4.5 | - | 25 | 16.2 | 23 | 1.6 | 6 | 5 | - | - |
| 16 | M5x0.8 | 6.5 (4.2) M5x0.8 | 12 | 4.5 | - | 29 | 19.8 | 28 | 1.6 | 6 | 5 | - | - |
| 20 | M5x0.8 | 6.5 (4.2) M5x0.8 | 14 | 4.5 | 2 | 34 | 24 | - | 2.1 | 8 | 6 | 11.3 | 10 |
| 25 | M5x0.8 | 8.2 (4.6) M6x1 | 15 | 5.5 | 2 | 40 | 28 | - | 3.1 | 10 | 8 | 12 | 10 |
| 32 | G1/8 | 8.2 (4.6) M6x1 | 16 | 5.5 | 6 | 44 | 34 | - | 2.15 | 12 | 10 | 18.3 | 15 |
| 40 | G1/8 | 10 (6.5) M8x1.25 | 20 | 7.5 | 6.5 | 52 | 40 | - | 2.25 | 16 | 14 | 21.3 | 16 |
| 50 | G1/4 | 11 (6.5) M8x1.25 | 25 | 8.5 | 9.5 | 62 | 48 | - | 4.15 | 20 | 17 | 30 | 20 |
| 63 | G1/4 | 11 (6.5) M8x1.25 | 25 | 8.5 | 9.5 | 75 | 60 | - | 3.15 | 20 | 17 | 28.7 | 20 |
| 80 | G3/8 | 14 (9.2) M12x1.75 | 25 | 10.5 | 10 | 94 | 74 | - | 3.65 | 25 | 22 | 36 | 26 |
| 100 | G3/8 | 17.5 (11.3) M14x2 | 30 | 13 | 10 | 114 | 90 | - | 3.65 | 32 | 27 | 35 | 26 |
Маркировка:
| 1 | 2 | 3 | |||
| SD | -- | 32x50 | -- | S |
2 - (диаметр 12 - 100мм) x (длина хода 5 - 100мм)
4 - незаполнено - без магнитов
S: с магнитом
